Solidworks Electrical Professional

Bibliothèque complète de symboles schématiques standard de l’industrie combinée à une base de données de pièces du fabricant pour fournir une base de données de pièces facilement personnalisable et adaptable grâce à des outils d’importation faciles à utiliser.

Outil de planification de système électrique pour créer un système électrique embarqué complexe utilisant des représentations graphiques simples de composants électriques et d’interconnexions.

Combinez des dessins unifilaires et multilignes sur le même schéma, tout en conservant l’associativité.

SOLIDWORKS Electrical Schematics est lié aux assemblages 3D SOLIDWORKS, facilitant la vérification de l’ajustement approprié, la planification de tous les fils, câbles, faisceaux de câbles et le calcul de toutes les longueurs de fils avant tout assemblage.

Les contacts électriques sont automatiquement référencés en temps réel et synchronisés en fonction de la disponibilité et du type de contacts de composants spécifiques au fabricant.

Générez automatiquement des dessins de terminaux synchronisés avec la conception en temps réel.

Bibliothèque de symboles intégrés qui permet d’accéder facilement aux éléments et composants de conceptions électrique.

Les outils de gestion de l’automate programmable (PLC) automatisent de nombreuses tâches de conception de câblage API, ainsi que la possibilité d’importer des données et des étiquettes API.

L’environnement bidirectionnel synchronisé permet à plusieurs utilisateurs de travailler simultanément sur le même projet en temps réel pour une collaboration plus facile.

SOLIDWORKS Electrical synchronise les données de conception de projet en temps réel, de manière bidirectionnelle dans un environnement collaboratif multi-utilisateurs entre les schémas 2D et le modèle 3d. Cette synchronisation unifie les informations clés entre les disciplines de conception et les utilisateurs.

Possibilité de créer des classifications de pièces personnalisées, améliorant la gestion et la sélection de pièces.

Prise en charge améliorée de l’index et des symboles passifs.

SOLIDWORKS Electrical 3D créé un environnement de développement de système électrique virtuel « design-in-place » qui permet le routage automatique d’un faisceau électrique défini schématiquement dans un modèle CAO SOLIDWORKS 3D, ce qui simplifie le développement du faisceau tout en éliminant les erreurs. Une fois le faisceau virtuel créé SOLIDWORKS Electrical 3D peut produire des dessins d’assemblages détaillés à l’aide des outils de dessins intégrés. Ces outils de création de dessins incluent des fonctionnalités pour créer des ensembles de bulles, des tableaux d’affichage ou dessins de liste de coupe, ainsi que la documentation de nomenclature associée.

Les concepteurs et les ingénieurs peuvent intégrer les données de conceptions schématiques électrique de SOLIDWORKS Electrical 3D dans un modèle CAO SOLIDWORKS 3D pour la conception de systèmes électriques CAO intégrés. Cet outil-multi-utilisateurs bidirectionnel en temps réel permet une conception plus collaborative entre les concepteurs électriques et mécaniques et permet le placement de composants électriques dans le modèle CAO 3D. Créez facilement l’interconnexion électrique des éléments électriques 3D avec un routage automatique qui permet la planification et la documentation des trajets et des données associées.

L’interface PDM améliorée offre une gestion des données électriques et mécaniques basée sur la capacité éprouvée de SOLIDWORKS PDM.

Améliorez les performances du schéma électrique SOLIDWORKS en minimisant le trafic réseau et en différant les mises à jour de projet en temps réel. Cette technologie améliore les performances sur les grand projets et l’accès à distance, sans avoir à utiliser de techniques spéciales.

Outil de création de schémas avec une interface utilisateur simplifiée, optimisée pour la simplification des tâches répétitives.

Générez des représentations de panneaux 2D à partir d’un schéma électrique, avec les contours 2D des composants électriques.

Suite d’outils intégrés pour un copier-coller intelligent, une sélection facile d’accès de composants et d’éléments de conception de circuits « favoris » et la possibilité de réutiliser des éléments de conception électrique non SOLIDWORKS grâce à des assistants d’importation faciles à utiliser.

Générez automatiquement des rapports basés sur des requêtes de base de données de conception en temps réel. Développez des rapports personnalisés à l’aide d’outils de création de rapports personnalisés intégrés.

De la dénomination des fils aux formules de nom de projet, SOLIDWORKS Electrical inclut des capacités de formule améliorées.

Les schémas électriques SOLIDWORKS sont liés de manière bidirectionnelle et permettent une interaction multi-utilisateur en temps réel. ECAD et MCAD partagent une base de données commune, garantissant la cohérence.

Portail de contenu basé sur le Web donnant accès à une vaste bibliothèque de symboles schématiques standard de l’industrie et à une base de données des pièces du fabricant.

Un assistant de connecteur puissant et facile à utiliser permet de simplifier la création, la conception et l’utilisation des connecteurs électriques.

Publication automatisée de données schématiques, de dessins et de rapports pour l’archivage et le contrôle des révisions.

Ajout d’un paramètre de projet global pour le style de dessin, les attributs de projet et les gestionnaires de styles de fils.

Capacité améliorée d’ajouter des liens externes aux fichiers PDF, des champs de données améliorés et l’ajout de longueurs de câbles prédéfinis et personnalisés.

Prise en charge de la gestion des borniers 3D avec possibilité de renuméroter et de définir les propriétés des bornes des composants. Les capacités supplémentaires incluent la possibilité d’ajouter des pièces du fabricant, des circuits et la possibilité d’ajouter des composants accessoires au bornier.

Prise en charge améliorée des options de groupe de numéros, réutilisation des repères de fils inutilisés, prise en charge des commandes naturelles et capacités d’importation DWG améliorées.

Technologie de routage SOLIDWORKS avancée pour simplifier le processus de routage automatique des fils, câbles et faisceaux dans le modèle CAO 3D.

SOLIDWORKS Electrical 3D répond aux besoins des projets multi-utilisateurs et interdisciplinaires avec un environnement de conception synchronisé entre les équipes électriques et mécaniques pour implémenter facilement des systèmes électriques définis schématiquement dans un modèle CAO SOLIDWORKS 3D. Plusieurs ingénieurs électriciens et mécaniciens peuvent travailler simultanément sur le même projet en temps réel en utilisant la technologie de base de données avancée de SOLIDWORKS Electrical 3D avec son environnement multi-utilisateurs bidirectionnel.

SOLIDWORKS Electrical 3D est un outil de planification facile à utiliser pour la conception collaborative rapide de systèmes électriques embarqués définis schématiquement qui peut être implémenté dans un modèle CAO SOLIDWORKS 3D avec une interface utilisateur graphique intuitive et l’intelligence des outils multilignes traditionnels. SOLIDWORKS Electrical 3D créé un nouveau paradigme technologique, incorporant des outils de conception spécialement conçus pour le développement de sous-systèmes électriques embarqués pilotés schématiquement.

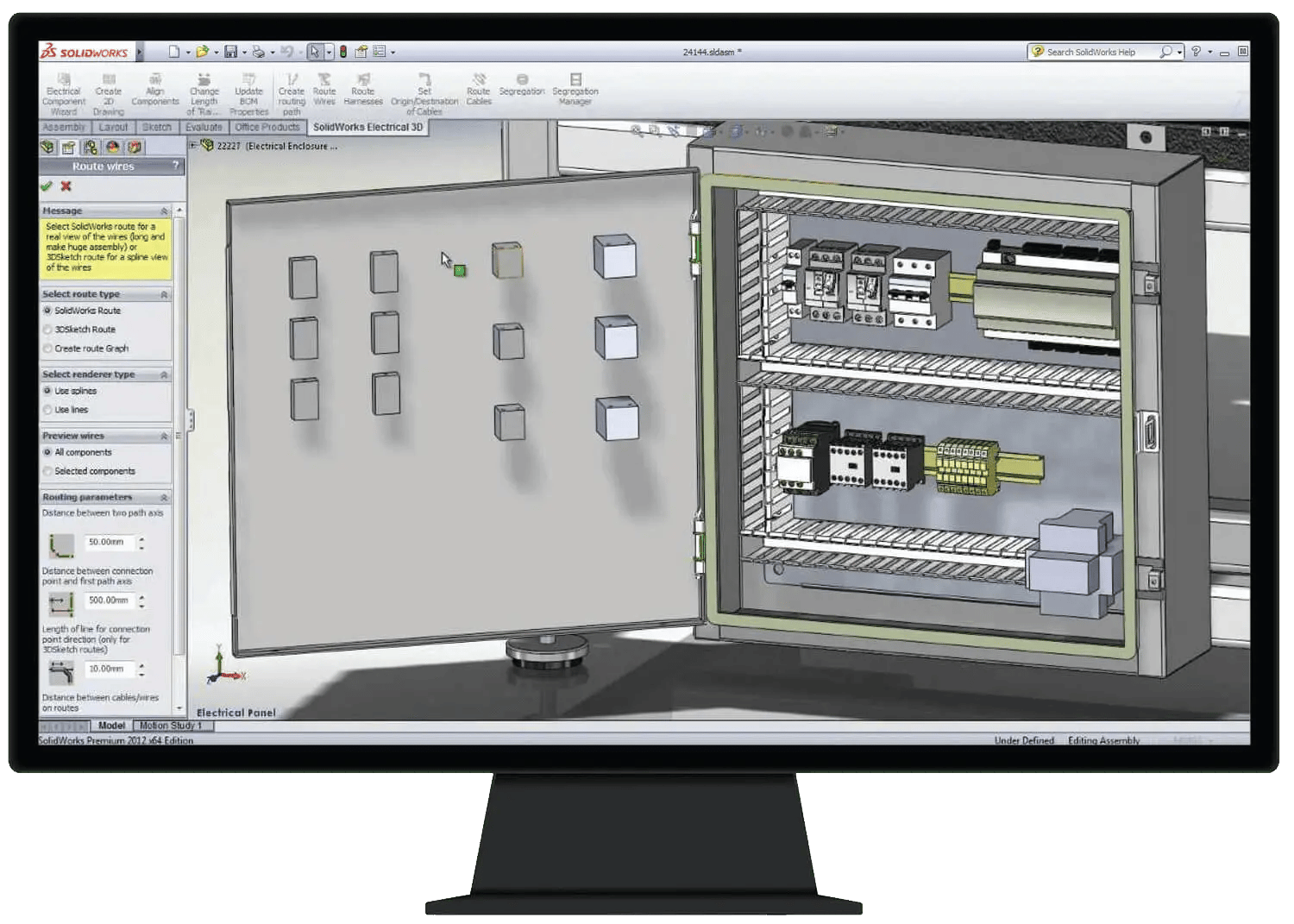

Combinant SOLIDWORKS CAD et les technologies électriques, SOLIDWORKS Electrical 3D fournit un environnement de conception amélioré pour la conception d’armoires électriques 3D. Cet environnement cohérent est synchronisé en temps réel sans l’utilisation de fichiers externes et peut utiliser les conceptions CAO existantes. Avec les outils d’automatisation, SOLIDWORKS Electrical 3D offre des capacités complètes de conception et de documentation d’armoires électriques 3D.
